방송장비



매트릭스 스위쳐

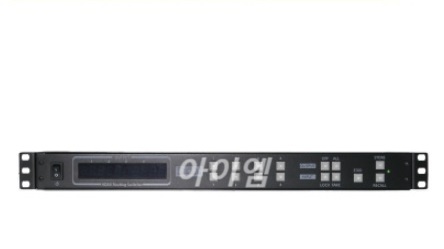

4채널의 HD 방송용 HDMI A/V Routing Switcher(Matrix Switcher)로서, HDMI 장비를 연결하여 간단한 버튼 조작만으로 쉽고 빠르게 입출력 전환이 가능한 장비입니다.




BRS-HD404JME






제품특성

  • HDMI 입출력 각 4채널 지원
  • 우수한 HDMI 호환성 및 EDID 복사 기능.
  • 지연 없는 영상 출력(10msec 이내)
  • EDID 자동 알고리즘
  • Ethernet을 이용한 매트릭스 제어 기능(제어 프로그램 제공)
  • HDMI장거리 전송 – 입력 최대 20m, 출력 최대 20m
  • 입력 채널 FND Display 지원
  • HDMI 입출력 감지 표시 기능(HDMI Port 연결 시 자동 LED 점등)
  • 입출력 라우팅 Setting값 4개 저장 기능
  • USB 펌웨어 업데이트 기능
  • Key Lock 기능

* HDMI 장거리 전송 시 입력, 출력 최대 20m (케이블 규격 : 24AWG 사용 시 HDMI젠더는 신호 손실 발생으로 권장하지 않으며, 사용 시 거리가 짧아질 수 있으니 반드시 확인 후 사용)

* 본 사양은 시스템 개선, 품질 향상을 위하여 수정될 수 있습니다.




제품 설계서

Input
4 x HDMI
Output

4 x HDMI

Input Format

1920*1080(60p, 59.94p, 50p),
1920*1080(60i, 59.94i, 50i, 30p, 29.97p, 25p, 24p, 23.98p)
1280*720(60p, 59.94p, 50p)
NTSC, PAL

Delay Time
Within 10msec
1 x Rotary
for setting the machine address of the unit, 16 kinds of address
1 x Ethernet
Control/Update, GPI-7 Port, RJ-45P Jack
1 x USB
for Firmware Update
Power Requirement
AC100-240V(50/60Hz)
Power Consumption
14W
Operating Temperature
0~40°C(32~104°F)
Operating Humidity

20~80% RH

Product Wight
2.8Kg / 6.17 lb
Package Wight
TBD
Dimensions(W*H*D)
440 * 44 * 225 mm(17.32*1.73*8.85 inch)

* 제품 사양은 품질 향상을 위해 수정될 수 있습니다.



구성품

Main Kit
1ea
Power Cable
1ea
Simple Manual

1ea
