통합방송시스템

PRO-CASTER JII

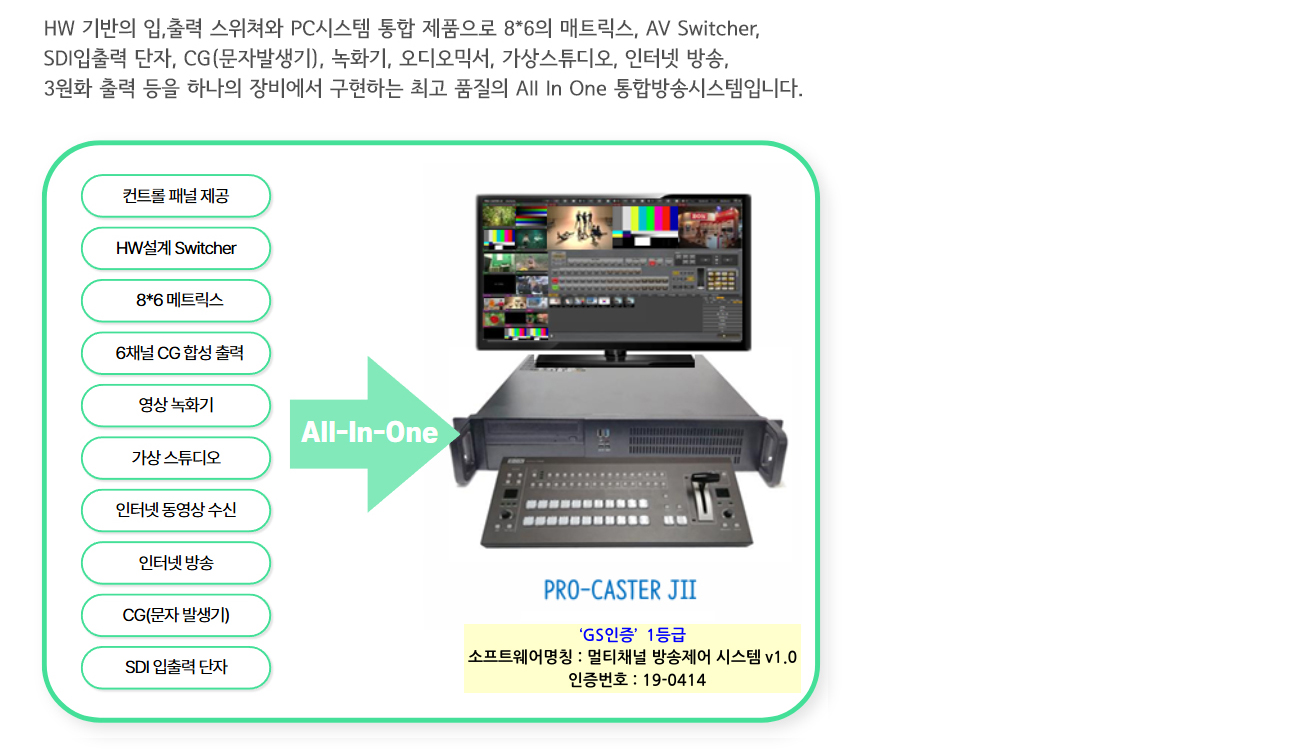

방송시스템은 HW기반의 제품으로 8*6 의 메트릭스를 내장하고 HDMI, SDI입력, IP수신, USB카메라(옵션)등 다양한 입력과 콘텐츠를 실시간 전환하는 스위쳐 기능, 크로마키, 문자그래픽편집, XLR단자의 외부 오디오 입출력기능 및 지연이 없는 영상출력, 녹화, 스트리밍, 전용 키패드 제공으로 학교,관공서,기업체의 구내방송 시스템에 최적화한 One STOP ALL in One 방송 시스템 입니다.

PRO-CASTER JII

제품특성

컨트롤 패널 기본 제공
최고의 안정화 보증 – HW 기반 설계
최대10ch(8*HDMI,2*SDI)입력_(동시8ch)
8입력*6출력의 메트릭스 기능 제공
3채널의 서로 다른PGM(Live,동영상등)출력기능
6채널 출력의 CG,로고 합성(Multi Keyer)기능
지연 없는 영상출력(2F↓) – HW Mix 설계
네트워크 IP 및 URL(유튜브), USB입력장치 연결기능
고품질의 XLR단자의 밸런스 오디오 입/출력기능
파노라마 사진의 배경설정 및 Move기능
사용자 작성기능의 다양한 전환효과 기능
프로그램 종료 시 설정된 입력의 출력 기능
2채널의 녹화 및 입력(PGM, Live입력) 선택 기능
HDMI ↔ SDI 입출력 컨버터 기능
사용자 매크로저장 및 실행기능
다양한 입력 신호의 자동 설정기능(1080p/i, 720p)
멀티뷰 메뉴화면제공
인터넷 URL 수신, USB카메라 입력기능
Audio Mixer, 연동모드, 고정모드, 레벨조정 기능
Audio 지연 설정 기능
카메라 입력의 크로마 키,루마 키,마스크 키 및 합성출력 기능
PIP,PBP 멀티화면 및 가상스튜디오의 프리셋 저장기능
동영상, 이미지, PPT파일, 배경오디오 출력 기능
Live,동영상,Multi뷰등 다양한 소스의 17ch의 비디오 스위쳐 기능
문자, 도형 입력 등 방송용 CG프로그램 제공
편리한 단문 메세지 작성 및 스크롤 송출기능
예약송출, 순서송출, 배경오디오 송출기능제공기능
녹화포맷 (MP4,AVI,MKV,ASF,DVD),화질,해상도설정녹화
네트워크 방송의 스트리밍 기능(RTMP, WMS, UDP)제공
외장형 USB오디오 믹서/마이크 입출력장치 사용가능
Tally신호 접점출력단자
PTZ카메라 제어(ID, PORT설정)기능
외부장비(메트릭스, PTZ카메라) 제어기능
시스템 설정상태 저장 및 백업, 비밀번호 잠금기능
전원 Off 또는 리부팅시 자동 백업 복구기능

* HDMI 장거리 전송 시 입력, 출력 최대 20m (케이블 규격 : 24AWG 사용 시 HDMI젠더는 신호 손실 발생으로 권장 안함)

* SDI 신호 전송은 BELDEN 1694A 케이블 사용 시 60i에서 최대 약 110m까지 가능 (단, 3G(1080p)모드는 전송거리가 1.5G(1080i)보다 ½수준임)

* 본 사양은 시스템 개선, 품질 향상을 위하여 수정될 수 있습니다.

제품 설계서

Video Input (Note1,2)	8 HDMI, 2 SDI(동시 8ch)
Ext Live Video Source	10 Live in 1* IP Network or USB Cam
Video PGM Output (Note2)	3 HDMI
Video AUX Output (Note2)	1 HDMI 2 SDI
Audio Input	10 Embedded HDMI & SDI 1 Audio L/R Stereo, balanced XLR Jack
Audio Output	6 Embedded Audio with PGM & AUX 1 Audio L/R Stereo, balanced XLR Jack 1 Phone Audio L/R, 3.5Φ pin jack
Graphic Output	1 HDMI PC Graphic(Menu)
IO Port	2 USB 이상 1 LAN(RJ-45)_Network 1 Tally(8 Point)
HDMI Signal Format	1080p,1080i,720p(50/60/59.94)
SDI Signal Format	1080i,720p(50/60/59.94)
CPU	Intel CPU i7이상, 3GHz이상
RAM	DDR4, 16GB이상
HDD	1 SSD 120GB, 1 SATA 1TB
ODD	1 DVD-Multi
Power Requirements	AC220V, 50/60Hz
Power Consumption	140W
OS	Windows 10, 64bit Mode
Product Weight	8.5Kg
Package Weight	11Kg
Dimension	430(W)88(H)390(D)mm, (Rack형, 손잡이제외)
식별번호	23227341

Main Kit	1ea
Power Cable	1ea
Keyboard/Mouse	1ea / 1ea
Recovery CD	1ea
Simple Manual	1ea

Control Panel	BK-PRO II
Serial Cable Ass'y	USB to RS422
