방송장비 / 통합방송시스템
PRO-CASTER JI

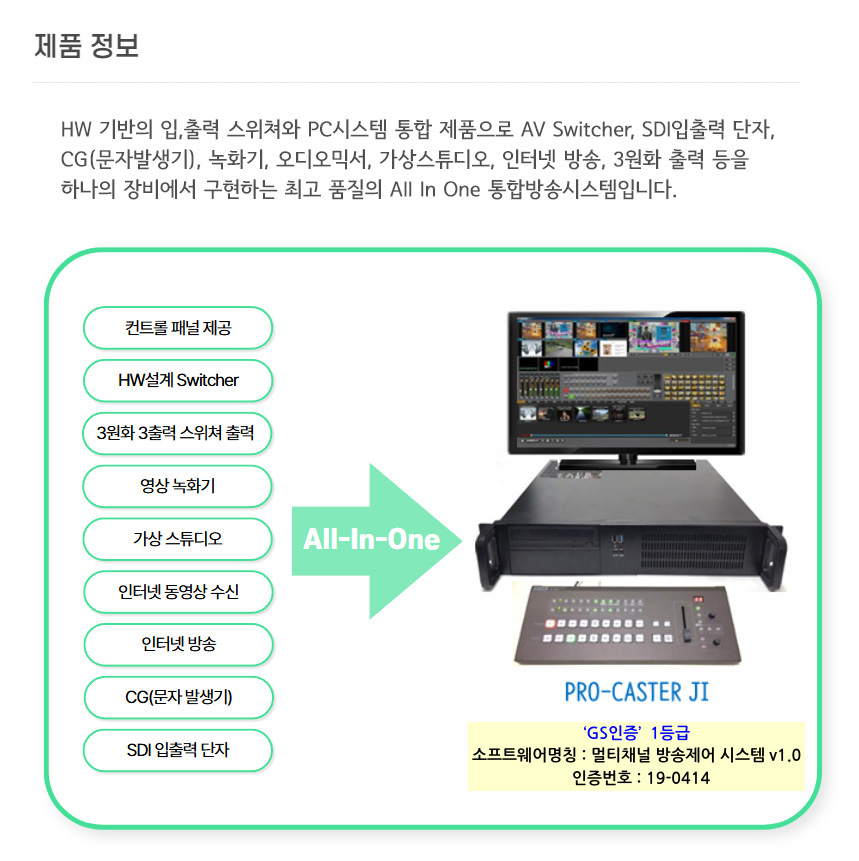

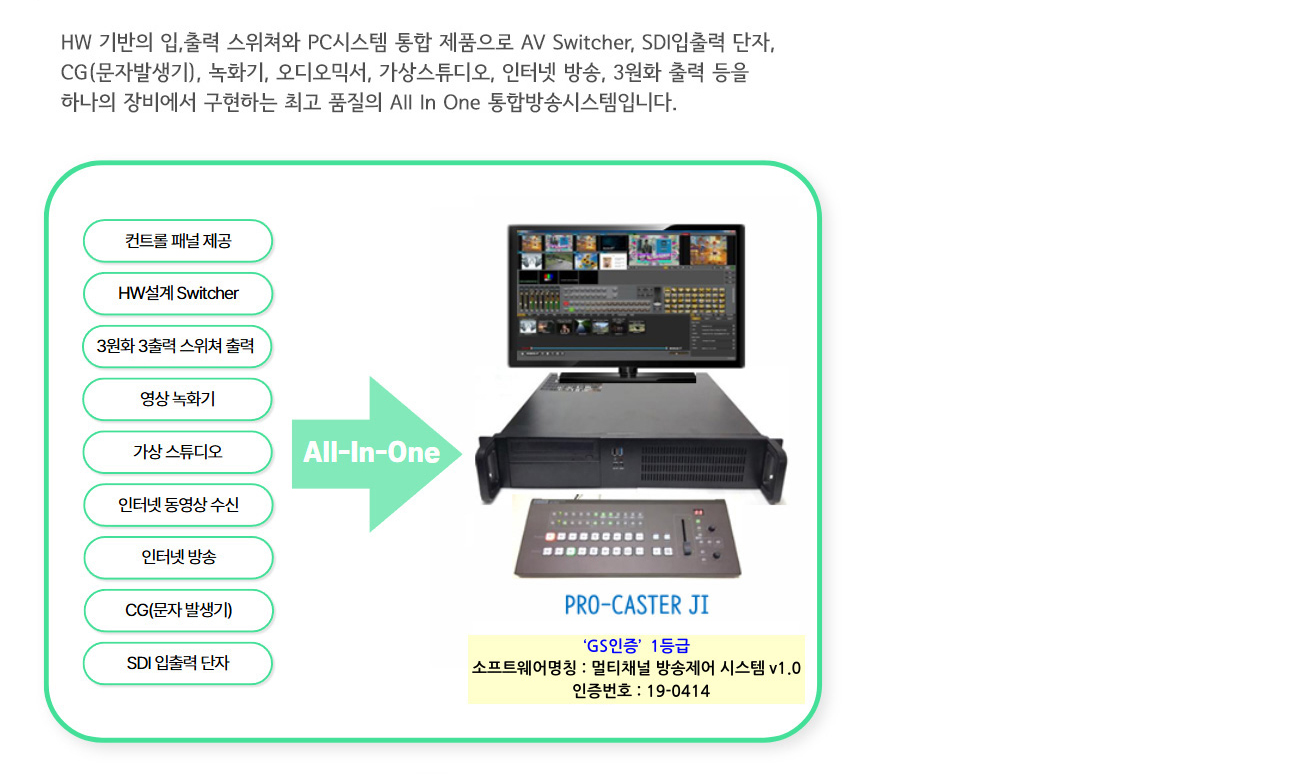

학교, 관공서, 공공기관의 방송 시스템에 사용하는 HW기반의 스위쳐와 PC 시스템을 결합한 제품으로 6입력
5출력의 단자와 IP수신, USB카메라(옵션)등 다양한 입력과 콘텐츠를 실시간 전환하는 스위쳐 기능, 크로마키, 자막그래픽편집, XLR단자의 외부 오디오 입출력기능 및 지연이 없는 영상출력, 녹화, 스트리밍, 외부장비 제어등이 가능한 구내방송 시스템에 최적화한 One STOP ALL in One 방송 시스템입니다.
PRO-CASTER JI |
제품특성
- 컨트롤 패널 기본 제공
- 6in 5out(동시 4채널)
- 3채널의 서로 다른 출력기능
- 3채널 출력의 CG,로고 합성(Multi Keyer)기능
- 최고의 안정화 보증 – HW 기반 설계
- 지연 없는 영상출력(2F↓) – HW Mix 설계
- 6채널(4 HDMI,2 SDI, IP및URL(유튜브), USB입력장치 연결기능
- 고품질의 XLR단자의 밸런스 오디오 입/출력기능
- 파노라마 사진의 배경설정 및 Move기능
- 사용자 작성기능의 다양한 전환효과 기능
- 프로그램 종료 시 설정된 입력의 출력 기능
- HD급의 녹화 및 입력(PGM, Live입력) 선택 기능
- 녹화 종료시 FTP파일 전송기능
- 다양한 멀티뷰 메뉴화면제공
- 인터넷 URL 수신, USB카메라 입력기능
- Audio Mixer, 연동모드, 고정모드, 레벨조정 기능
- Audio 지연 설정 기능
- 카메라 입력의 크로마 키,루마 키,마스크 키 및 합성출력 기능
- PIP,PBP 멀티화면 및 가상스튜디오의 프리셋 저장기능
- 동영상, 이미지, PPT파일, 배경오디오 출력 기능
- Live,동영상,Multi뷰등 다양한 소스의 17ch의 비디오 스위쳐 기능
- 문자, 도형 입력 등 방송용 CG프로그램 제공
- 편리한 단문 메세지 작성 및 스크롤 송출기능
- 예약송출, 순서송출, 배경오디오 송출기능제공기능
- 녹화포맷 (MP4,AVI,MKV,ASF,DVD),화질,해상도설정녹화
- 네트워크 방송의 스트리밍(유튜브등) 기능(RTMP, WMS, UDP)제공
- 외장형 USB오디오 믹서/마이크 입출력장치 사용가능
- Tally신호 접점출력단자
- PTZ카메라 제어(ID, PORT설정)기능
- 외부장비(메트릭스, PTZ카메라) 제어기능
- 시스템 설정상태 저장 및 백업기능
- 전원 Off 또는 리부팅시 자동 백업 복구기능
* HDMI 장거리 전송 시 입력, 출력 최대 20m (케이블 규격 : 24AWG 사용 시 HDMI젠더는 신호 손실 발생으로 권장 안함)
* SDI 신호 전송은 BELDEN 1694A 케이블 사용 시 60i에서 최대 약 110m까지 가능 (단, 3G(1080p)모드는 전송거리가 1.5G(1080i)보다 ½수준임)
* 본 사양은 시스템 개선, 품질 향상을 위하여 수정될 수 있습니다.
제품 설계서
Video Input (Note1,2) | 4 HDMI, 2 SDI(동시 4ch) |
Ext Live Video Source | 6 Live in, 1* IP Network or USB Cam |
Video Output (Note2) | 3 HDMI, 2 SDI |
Audio Input | 6 Embedded HDMI & SDI 1 Audio L/R Stereo, balanced XLR Jack |
Audio Output | 5 Embedded Audio with PGM & AUX 1 Audio L/R Stereo, balanced XLR Jack 1 Phone Audio L/R, 3.5Φ pin jack |
Graphic Output | 1 HDMI PC Graphic(Menu) |
IO Port | 2 USB이상 1 LAN(RJ-45) Network 1 Tally(8Point) |
HDMI Signal Format | 1080p, 1080i, 720p(50/60/59.94) |
SDI Signal Format | 1080i, 720p(50/60/59.94) |
CPU | Intel CPU i7 이상, 3GHz이상 |
RAM | DDR4 16GB이상 |
HDD | 1 SSD 120GB, 1 SATA 1TB |
ODD | 1 DVD-Multi |
Power Requirements | AC220V, 50/60Hz |
Power Consumption | 140W |
OS | Windows 10, 64bit Mode |
Product Weight | 8.5Kg |
Package Weight | 11Kg |
Dimension | 430(w)* 88(h) *390(d)mm, (Rack형, 손잡이제외) |
식별번호 | 23710296 |
* Note 1) HDCP(Copy Protection, 복사 방지) 신호의 경우 HDMI소스에서 캡쳐 할 수 없습니다.
* Note 2) 입력이 PC신호(1080p)인 경우 출력은 떨림이 없는 TV형 모니터를 사용합니다.
* 제품 사양은 품질 향상을 위해 수정될 수 있습니다.
구성품
Main Kit | 1ea |
Power Cable | 1ea |
Keyboard/Mouse | 1ea / 1ea |
Recovery CD | 1ea |
Simple Manual | 1ea |
옵션
Control Panel | BK-PRO |
Serial Cable Ass'y | USB to RS422 |
